Re : Re : Construction d'une type 4 EB
« Réponse #75 le: 12 juin 2020, 17:43:33 pm »
Je suis désolé, mais je ne comprends la question. Ceci dit, si le plan publié ci-dessus est correct, il ne fait aucun doute que cette machine est à conduite à droite. On distingue bien sur le plan le compresseur, mais devant lui le volant de changement de marche et sa timonerie. Et l'orientation du régulateur ne laisse aucun doute. Ceci dit, je trouve le plan parfaitement clair...
André Dagant, dans Les locomotives à vapeur de l'Etat Belge à la SNCB (1835-1966) confirme la conduite à droite.

mva_leretour

  • Jr. Member
  • **
  • Messages: 82
    • Voir le profil
  • Prénom: Michel
Re : Construction d'une type 4 EB
« Réponse #76 le: 12 juin 2020, 22:16:50 pm »

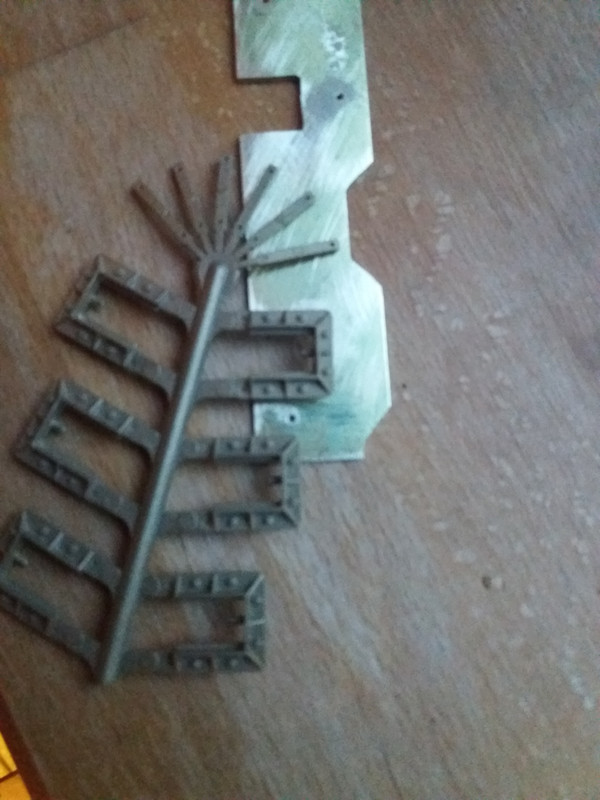

Le chassi (interne) prend forme... L'emplacement des "hornblocks" est découpé... idem pour le percement des gabarits d'espacement

Un test pour vérifier que les hornblocks ont un peu de jeux.... Ils seront  positionné définitivement avec des gabarit placé à la place des axes. Mes bielles d'accouplement me serviront de gabarit pour l'espacement des axes....


Pour les bielles je pensais utiliser du maillechort 1,5 voir 2mm d'épaisseur, le fraiser pour le mettre en forme.... Ou puis-je trouver des plats de +- 2x4 mm ?
