Atelier BONA

Démarré par LMG 87ème, 12 Juillet 2015, 15:44:18 PM

« précédent - suivant »

LMG 87ème

Bonjour

Merci Patrick pour ton envoi, je distingue mieux certains détails du système de pivotement sur le document que tu m'as fait parvenir.

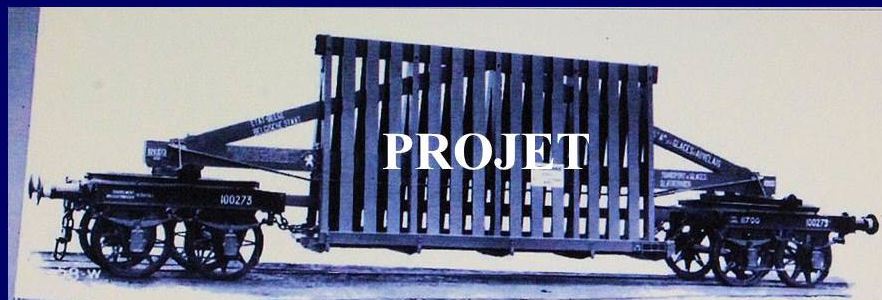

Sur le bouquin trouvé dans le grenier ferroviaire il y avait ceci.



Encore merci pour tous ce travail et surtout pour le partage.

@+
Claude

mva_leretour

Dans le "Recueil du matériel
à marchandises
de l'Etat belge et
des réseaux concédés
1835 • 1926".... Tu va trouver qqs modèles de bogies et le détail de wagons pupitre (2 essieux) avec un peu de créativité ::)

Michel

jpblanchart

il y a un wagon gare de La Louvière Sud( vu cet après midi)
jp

LMG 87ème

Bonsoir

Merci Michel.

Pour Jean-Pierre.
Une photo, une photo, une photo svp.

Claude

jpblanchart

hélas désolé pas de photo
jp

jpblanchart

Grâce à l'ami Patrick,(conducteur émérite à Haine St Pierre) il m'a transmis deux photos du fameux wagon
bonne vision
JP

[i

[url=https://zupimages.net/viewer.php?id=22/38/9cnf.jpg]


RD25

Salut Claude, beau projet que voilà.

Ca va pas beaucoup t'aider, mais en voilà au chargement :



source : Auvelais

ph444

______
Claude

Membre actif à l'AMTF (www.train1900.lu )

JerryCrazy

Le même que Jean-Pierre, 10 ans plus tôt, évidemment un peu trop moderne par rapport à ton projet.






mva_leretour

Citation de: RD25 le 19 Septembre 2022, 22:23:52 PM
Salut Claude, beau projet que voilà.

Ca va pas beaucoup t'aider, mais en voilà au chargement :



source : Auvelais

Très intéressante photo... Une vie de profil. Donne une bonne idée du pivot installé sur le bogie  :D

RD25

#655
Si je comprends bien le bazar,


C'est un bogie libre de chaque côté, avec une poutrelle maitresse qui relie le tout à hauteur des pivots.



Un peu comme si on avait supprimé la partie centrale du châssis de ce wagon pour en faire un bogie.





En plus de reposer sur les pivots, le chevalet est relié aux bogies avec une "longrine" et une (ou deux) chaîne(s) de sécurité de chaque côté.



J'ai bon là ?



Edit : photos disparues et replacées tant bien que mal

LMG 87ème

Bonjour

Merci Jean-Pierre, Bernard, Claude, Jérôme, Michel (photos peut-être utiles un jour).

Oui Bernard tu a bon là.

Claude

RD25

Citation de: LMG 87ème le 20 Septembre 2022, 15:44:24 PM
Bonjour

(...).

Oui Bernard tu a bon là.

Claude

Les profilés "Evergreen" vont voler comme on dit  ;)

Bon travail préparatoire.  8)

LMG 87ème

#658
Bonjour

Je profite de l'occasion du début de la construction d'un nouveau modèle pour vous faire voir en quoi consiste l'atelier BONA (proposition du 07-06-2019 page 16 en réponse à geoff 440).

Le grand hall (1750 x 750 mm) ou se trouve la zone de travail, la cabine électrique, la cabine de peinture (amovible), la voie pour essais et une zone de rangement.







Début du travail sur le modèle demain.



@+
Claude

LMG 87ème

#659
Bonjour

Voilà vraiment le début de la construction de ce wagon.

Chaque pièce est brute de découpage et serra fignolée avant le montage.

Le montage se fera à la réception des essieux à rayons doubles.

Mais un autre élément est à construire concernant les bogies.

Il y a donc du travail pour la prochaine semaine.





@+

Claude
